JXF掛墻箱
非標箱（柜）
適用范圍：
適用于交流頻率50HZ、額定工作電壓500V及以下電路中。
產品詳情
該產品適用于交流頻率50HZ、額定工作電壓500V及以下電路中。在特殊要求下，防護等級可達到IP55，均有敲落孔，多管進線可預留活裝開孔板，額定電流可達400A.特別適用于工礦賓館用戶計量制箱，產品外殼防護等均為IP53。
產品符合IEC60439.1-1993《低壓成套開關設備控制設備》GB7251.1-2005(低壓成套開關設備和控制設備》標準要求。

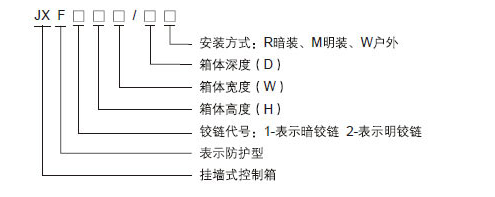

二、型號及含義
1、海拔高度不超過2000米。
2、環境溫度、周園空氣溫度不高于+40℃，周圍空氣溫度不低于-10℃，在24小時周期內平均溫度不高于+35℃。
3、空氣中不得有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。相對溫度在最高溫度為+40℃時不超過50%，在最低溫度允許有較高的相對溫度，如+20℃以下時為90%，應考慮到由于溫度變化而可能偶然產生一般凝露。
4、用戶有特殊要求時可與制造廠協商解決。
四、結構特征
1、箱體采用封閉結構，用鋼板彎曲焊接或專用型材拼裝加局部焊接而成，具有外形美觀、強度高的特點；元件固定安裝在橫梁或安裝板上，箱體、門板等外觀可見部件均采用環氧粉末靜電噴涂或表面鍍鋅處理，涂層均勻美觀耐腐蝕。
2、保護接地措施。有主接地點和接地標志，整個箱體構成完整的接地保護電路。
3、防腐蝕。所有金屬零部件具有防腐蝕措施(鍍鋅、環氧粉末電噴涂)。

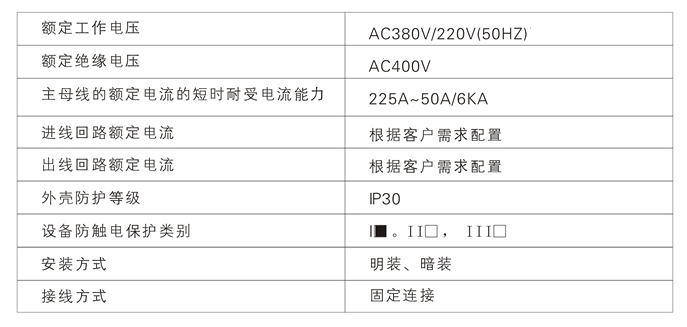

五、主要技術參數
訂貨時客戶應提供下列資料:
1.產品的全部型號(包括主電路方案號和輔助電路方案號)。
2.主電路系統圖，柜體平面排列圖。
3.輔助電路電氣原理圖。
4.柜內元器件清單(主母線規格)。
5.柜體顏色及尺寸。
6.其它與產品正常使用條件不符的特殊要求。
七、制造廠供貨時提供的文件及附件
(1)送貨清單。
(2)產品合格證。
(3)出廠檢驗報告。
(4)產品說明書。
(5)一次系統圖、控制原理圖和二次接線圖。
(6)柜門鑰匙、操作手柄及合同規定的備品備件。
(7)主要元件的使用說明書。
